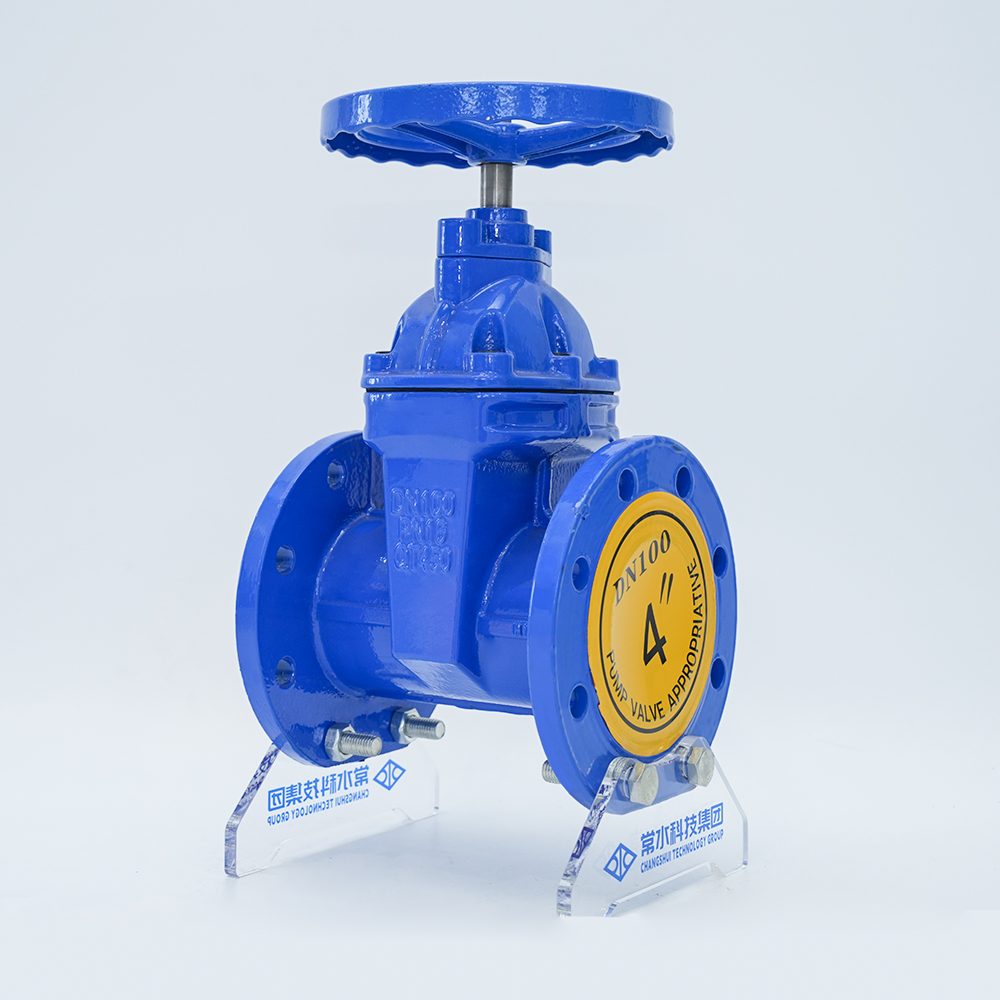

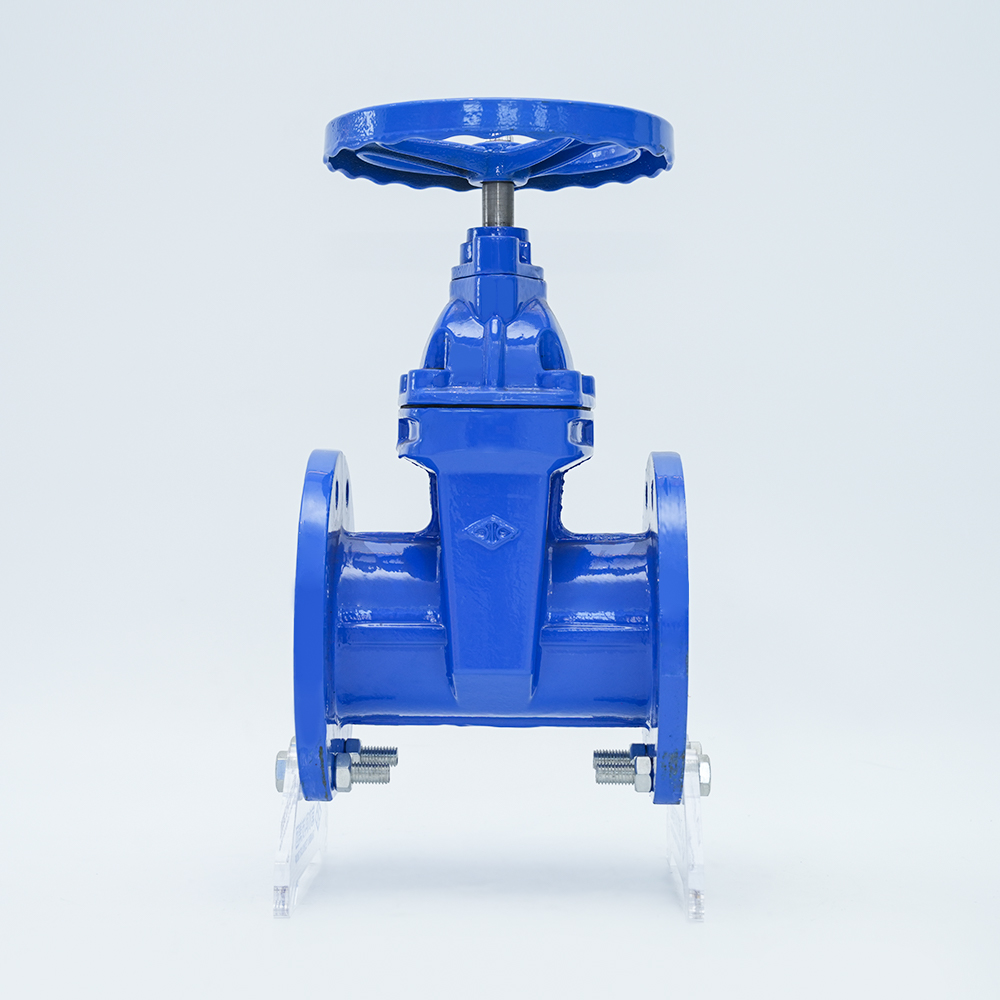

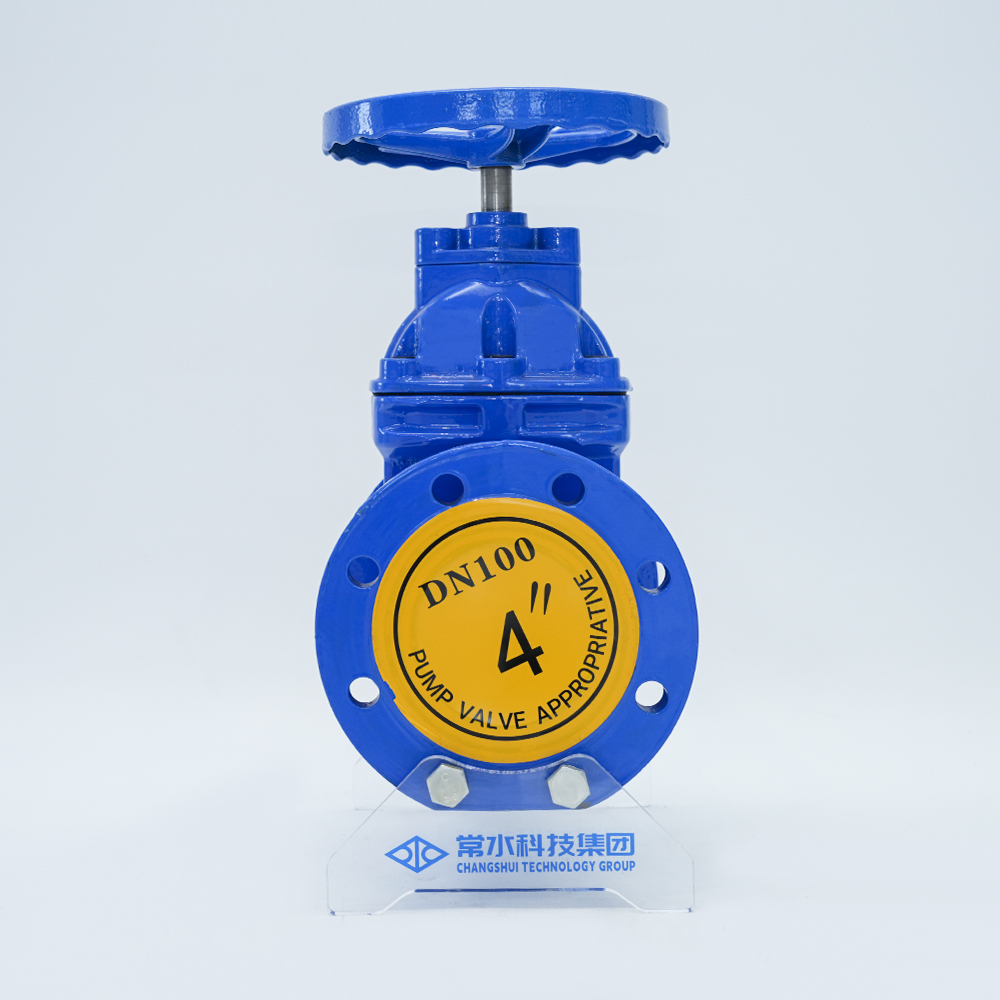

Koyu Kök Yumuşak Conta Sürgülü Vana Z45X-16Q

Fabrikamız tarafından üretilen sürgülü vanalar, iyi bir sızdırmazlık etkisi elde etmek, zayıf sızdırmazlık, sızıntı ve sürgülü vanaların paslanması gibi yaygın fenomenlerin üstesinden gelmek amacıyla deformasyon telafisi üretmek için kapı plakasının genel kauçuk kaplamasını kullanır. Çeşitli boru hatlarına monte edilir ve iki yönlü kesici olarak kullanılır. Su temini ve drenajı, yangından korunma, iklimlendirme, su arıtma, belediye idaresi, gemi yapımı, elektrik, inşaat ve sıvıları kontrol etmek için gıda gibi boru hattı projelerinde yaygın olarak kullanılmaktadır.

Bize ulaşın

Gövde malzemesi	Sfero dökme demir
Modeli	Z45X-16Q
Şartname	DN50-1200
Nominal basınç	1.0/1.6/2.5Mpa
Çalışma sıcaklığı	0-80°C
Uygulanabilir medya	su
Tasarım standartları	GB/24924-2016

Özellikler

Gizli gövdeli yumuşak contalı sürgülü vana, iyi bir sızdırmazlık etkisi elde etmek amacıyla deformasyon dengelemesi sağlamak için kapı plakasının genel kauçuk kaplamasını kullanır. Genel sürgülü vanaların zayıf sızdırmazlığı, sızıntısı ve paslanması gibi durumların üstesinden gelir ve kurulum alanından daha etkili bir şekilde tasarruf sağlar. Musluk suyu, kanalizasyon, inşaat, petrol, kimya endüstrisi, gıda, ilaç, tekstil, elektrik enerjisi, gemiler, metalurji, enerji sistemleri vb. gibi akışkan boru hatlarında düzenleme ve durdurma cihazı olarak yaygın şekilde kullanılabilir.

Beceri Gereksinimi

1. Valf, GB/24924-2010 standartlarına uygun olarak tasarlanmış ve üretilmiştir;

2. Vananın yapısal uzunluğu GB/T12221-2005 düzenlemelerine uygundur;3. Muayene ve testler GB/T13927-2008'in ilgili düzenlemelerine uygun olmalıdır; 4. Flanş boyutları GB/T17241.6-2008 düzenlemelerine uygun olmalıdır.

Performans Özellikleri

Nominal boyut		40/1000				mm
Nominal basınç		1.0		1.6		Mpa
Test basıncı	Güç testi	su	1.5	su	2.4
	Mühür testi		1.1		1.76
	Hava sızdırmazlık testi		0.6		0.6
Uygulanabilir sıcaklık		0-80°Ç
Uygulanabilir medya		Su, yağ vb.

Ana Malzeme

Seri Numarası	İsim	Malzeme
1	Valf gövdesi	QT450
2	Valf plakası	QT450-NBR
3	Kök somunu	QT450
4	Kök	20Çr13
5	Orta flanş contaları	NBR
6	Kaput	QT450
7	O-halkalar	NBR
8	O-halkalar	NBR
9	Havşa başlı cıvatalar	35#
10	Toz ceketi	NBR
11	Bahçe başlı vidalar	35#
12	El çarkı	QT 405
13	Bezi	QT450
14	Havşa başlı cıvatalar	35#

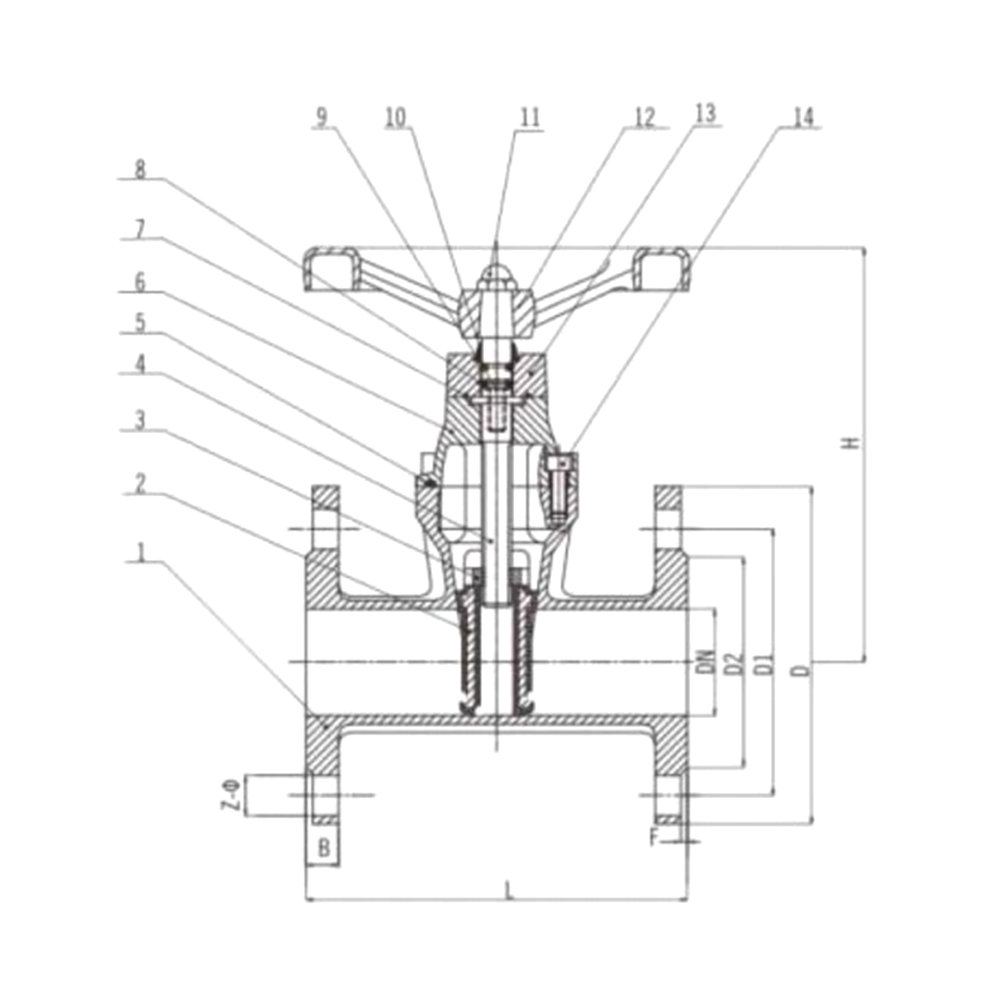

Ana dış boyutlar ve bağlantı boyutları (mm)

DN	L	D	D1	D2	C	F	Z-ö	H
40	165	150	110	84	19	3	4-ф19	240
50	178	165	125	99	19	3	4-ф19	240
65	190	185	145	118	19	3	4-ф19	260
80	203	200	160	132	19	3	8-ф19	275
100	229	220	180	156	19	3	8-ф19	380
125	254	250	210	184	19	3	8-ф19	410
150	267	285	240	211	19	3	8-ф23	435
200	292	340	295	266	20	3	8-ф23	630
250	330	395	350	319	22	3	12-ф23	645
300	356	445	400	370	24.5	4	12-ф23	697
350	381	505	460	429	24.5	4	16-ф23	802
400	406	565	515	480	24.5	4	16-ф28	842
450	432	615	565	530	25.5	4	20-ф28	1060
500	457	670	620	583	26.5	4	20-ф28	1170
600	508	780	725	682	30	5	20-ф31	1300
700	610	895	840	794	32.5	5	24-ф31	1550
800	660	1015	950	901	35	5	24-ф34	1750
900	711	1115	1050	1001	37.5	5	28-ф34	1950
1000	811	1230	1160	1112	40	5	28-ф37	2170

Ana dış boyutlar ve bağlantı boyutları (mm)

DN	L	D	D1	D2	C	F	Z-ö	H
40	165	150	110	84	19	3	4-ф19	240
50	178	165	125	99	19	3	4-ф19	240
65	190	185	145	118	19	3	4-ф19	260
80	203	200	160	132	19	3	8-ф19	275
100	229	220	180	156	19	3	8-ф19	380
125	254	250	210	184	19	3	8-ф19	410
150	267	285	240	211	19	3	8-ф23	435
200	292	340	295	266	20	3	12-ф23	630
250	330	405	355	319	22	3	12-ф28	645
300	356	460	410	370	24.5	4	12-ф28	697
350	381	520	470	429	26.5	4	16-ф28	802
400	406	580	525	480	28	4	16-ф31	842
450	432	640	585	548	30	4	20-ф31	1060
500	457	715	650	609	31.5	4	20-ф34	1170
600	508	840	770	720	36	5	20-ф37	1300
700	610	910	840	794	39.5	5	24-ф37	1550
800	660	1025	950	901	43	5	24-ф40	1750
900	711	1125	1050	1001	46.5	5	28-ф40	1950
1000	811	1255	1170	1112	50	5	28-ф43	2170
