| Gövde malzemesi | Sfero dökme demir |
| Modeli | Z81X-16Q |
| Şartname | DN50-300 |
| Nominal basınç | 1.0/1.6/2.5Mpa |
| Çalışma sıcaklığı | 0-80°C |
| Uygulanabilir medya | su |
| Tasarım standartları | GB/24924-2016 |
Ürüne Genel Bakış

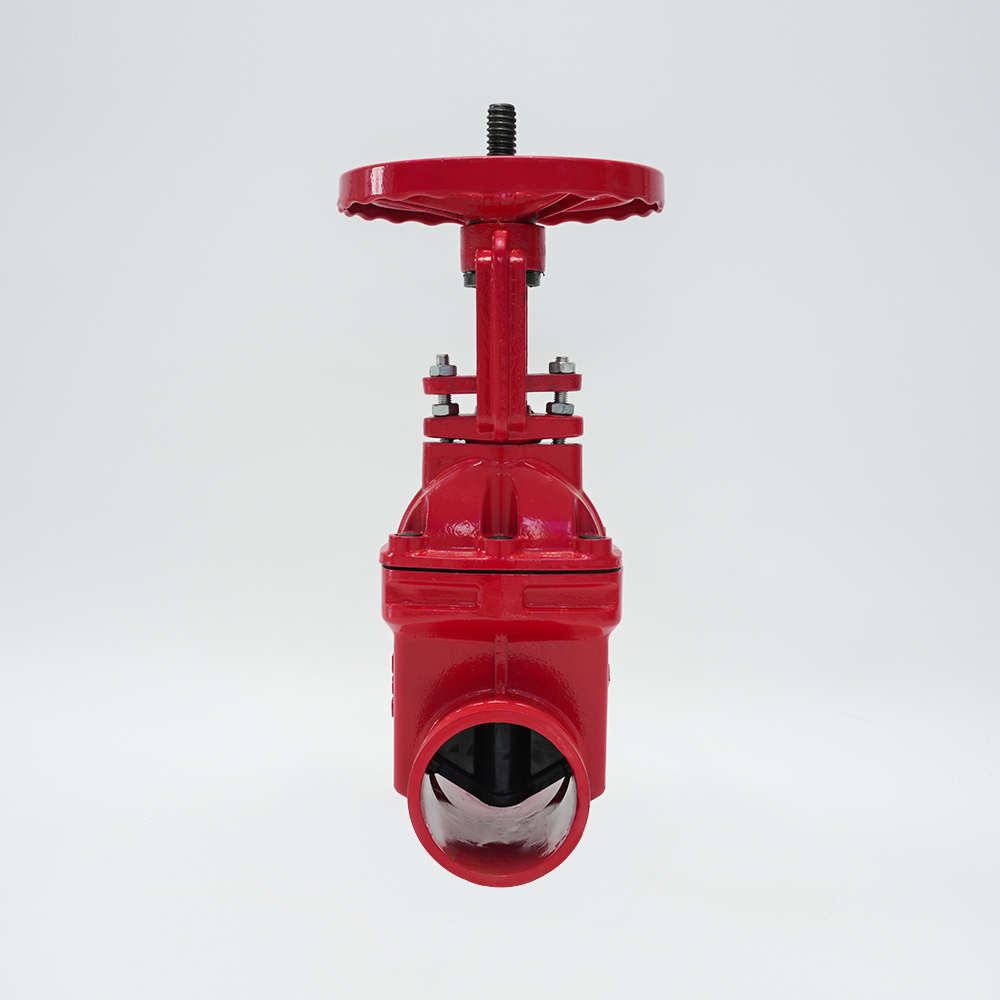

Flanşlı yükselen gövdeli sürgülü vana, harici bir valf gövdesi yapısını benimser ve valf gövdesi eksenel olarak döner ve hareket eder. Kapı, valf gövdesiyle birlikte açılıp kapanacak şekilde yukarı ve aşağı hareket eder ve valf açıklığı doğrudan gözlemlenebilir. Su temini ve drenajı, yangından korunma, iklimlendirme, su arıtma, belediye idaresi, gemi yapımı, elektrik enerjisi, inşaat ve gıda gibi boru hattı projelerinde sıvı boru hatlarını kontrol sıvısı olarak taşımak için yaygın olarak kullanılır.
Özellikler
1. Valf plakası, contanın güvenilirliğini sağlayan, iyi kaplama performansına ve hassas boyuta sahip olan kauçukla tamamen kaplanmıştır;
2. Vananın alt kısmı, su borusuyla aynı düz tabanlı tipi benimser; bu, döküntü birikmesine neden olmaz;
3. Korozyon ve paslanmayı önlemek için vananın tamamı toksik olmayan epoksi reçine ile boyanmıştır. Sadece içme suyu sistemlerinde değil aynı zamanda kanalizasyon sistemlerinde de kullanılabilmektedir;
4. Salmastra somunu, sızdırmazlığın kendiliğinden sıkılması için kullanılır; Sızdırmazlık performansını büyük ölçüde iyileştirmek;
5. Sızdırmazlık aşınan parçaları değiştirmek son derece uygundur.
Ürün Parametreleri

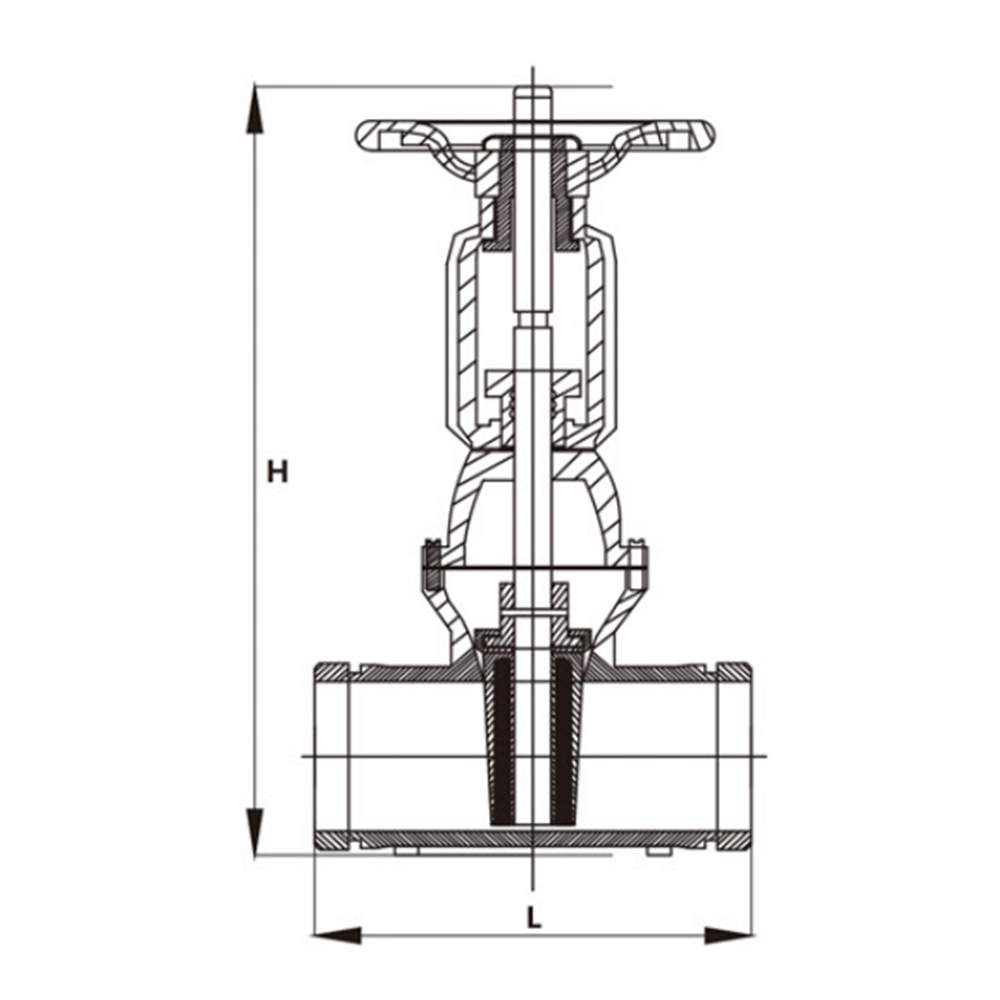

| Z81X-16Q | DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| L | 140 | 150 | 160 | 178 | 200 | 210 | 250 | 285 | 330 |
| H | 325 | 360 | 465 | 470 | 640 | 660 | 800 | 980 | 1100 |
| Dış daire | 60 | 76 | 89 | 108/114 | 140 | 159/165 | 219 | 273 | 325 |
| El Çarkı | 180 | 215 | 285 | 330 | 380 |
