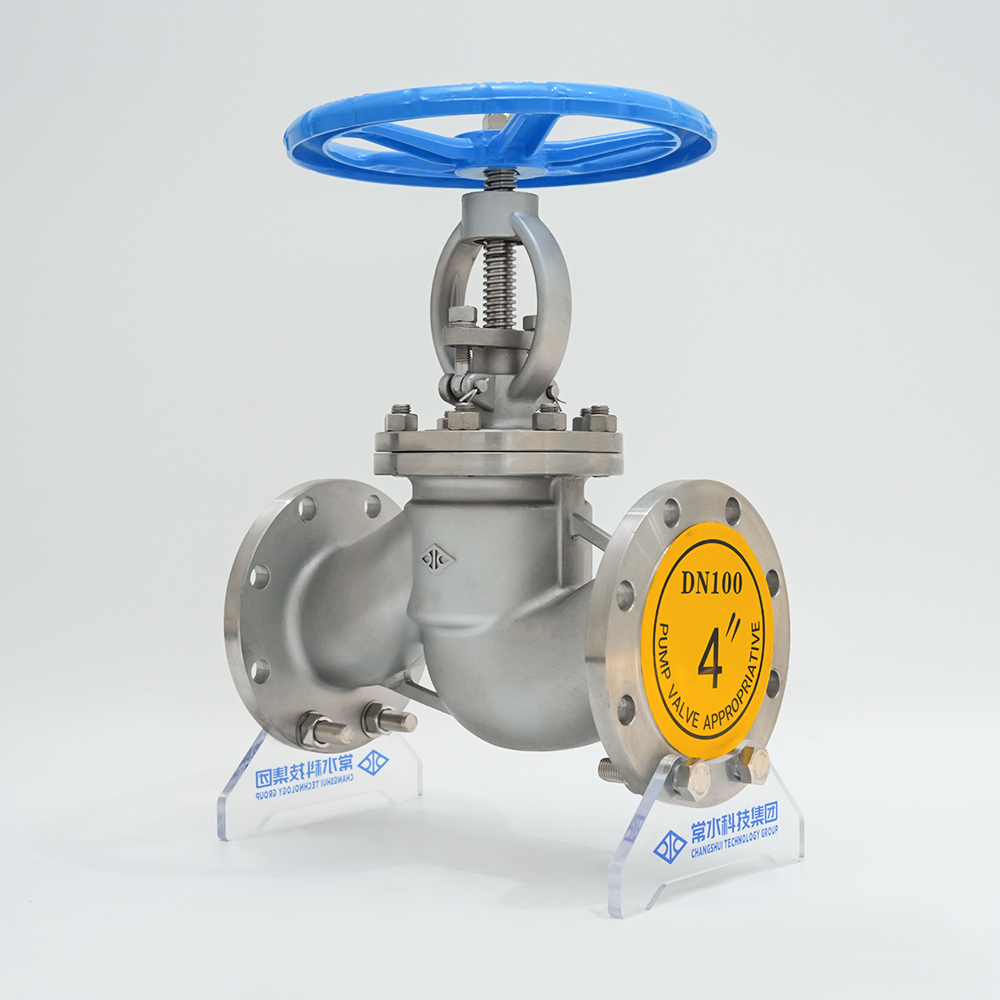

Paslanmaz Çelik Flanşlı Stop Vanası J41W-16P

Bize ulaşın

Yapısal avantajlar ve özellikler

1. Ürün, makul yapı, güvenilir sızdırmazlık, performans ve güzel şekil ile ulusal standart GB 12235'e göre tasarlanmış ve üretilmiştir.
2. Flap valfi, kobalt bazlı alaşım kaynağından yapılmış demir bazlı aly veya uydunun (elie) valf yuvası sızdırmazlık yüzeyi, aşınmaya dayanıklı, yüksek sıcaklık, korozyon, aşınma önleyici performans, uzun ömür.
3. Kök söndürüldü ve korozyon ve çizilme direncine karşı iyi direnç gösteren nitrojen tedavisi.
4. Çeşitli proje ihtiyaçlarını ve kullanıcı gereksinimlerini karşılamak için çeşitli standart boru flanşları ve flanş sızdırmazlık yüzey tipleri ile kullanılabilir.
5. Gövde malzemesi çeşitliliği, salmastra ve conta, fiili çalışma koşullarına göre veya kullanıcının makul bir seçeneği doğrultusunda belirlenebilir ve her türlü basınç, sıcaklık ve ortam koşullarında uygulanabilir.
6. Sızdırmaz vidalı bağlantı contasının arka koltuğu veya gövdesi paslanmaz çelik kaynaktan yapılmıştır, sızdırmazlık ve güvenilir bir şekilde kanat değiştirme işlemi rahat ve verimli bir şekilde sistemin çalışmasını etkilemez.

Standartlar ve normlar

Tasarım ve İmalat	Yapı Uzunluğu	Basınç sıcaklık derecesi	Bağlantı flanşı	Test ve Muayene
Büyük Britanya 12235	Büyük Britanya 12221	GB 12224	JB/T 79/82~1994 GB 9113 HG 20592-20635	JB/T9092-1999 Büyük Britanya 13927

Ana bileşen malzemesi

İsim	Malzeme
Gövde/Kaporta	CF8	CF3	CF8M	CF3M	WCB	LCB	WC6	WC9	C5
Kama	CF8	CF3	CF8M	CF3M	WCB	LCB	WC6	WC9	C5
Kök	F304	F304L	F316	F316L	2CR13	F304	F304	F304	F304
Kök Nut	Alüminyum Bronz
Ambalaj	PTFE/Esnek grafit				Grafit
Conta	PTFE/Metal kaplama matı				Grafit
Bezi	CF8	CF3	CF8M	CF3M	WCB	LCB	WC6	WC9	C5
Cıvata					35CrMoA
Somun	Paslanmaz Çelik				45、35CrMoA
El çarkı	Paslanmaz Çelik Cast Steel

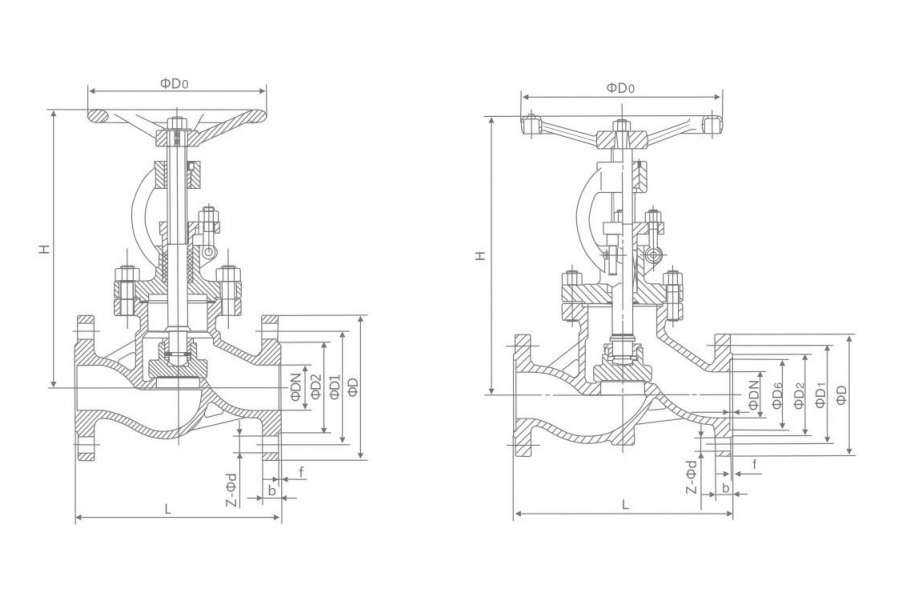

Ana dış ve bağlantı boyutu

PN(MPa)	DN(mm)	Boyut(mm)										Elektrikli cihaz modeli	Duvar kalınlığı
PN(MPa)	DN(mm)	L	D	D1	D2	D6	erkek arkadaş	f2	Z-Φd	H	D0	Elektrikli cihaz modeli	Duvar kalınlığı
1.6	10	130	90	60	40		16-2		4-φ14	198	120		6.4
	15	130	95	65	45		16-2		4-φ14	218	120		6.4
	20	150	105	75	55		18-2		4-φ14	230	140		6.4
	25	160	115	85	65		18-2		4-φ14	240	160		6.4
	32	180	140	100	78		18-2		4-φ18	250	180		6.4
	40	200	150	110	85		18-3		4-φ18	262	200		6.4
	50	230	165	125	100		18-3		4-φ18	280	240	DZW10A	7.9
	65	290	185	145	120		18-3		8-φ18	327	280	DZW10A	11
	80	310	200	160	135		20-3		8-φ18	355	280	DZW10A	11.5
	100	350	220	180	155		20-3		8-φ18	415	320	DZW15A	12.5
	125	400	250	210	185		22-3		8-φ18	460	360	DZW20A	13
	150	480	285	240	210		22-3		8-φ22	510	400	DZW30A	13.5
	200	600	340	295	265		24-3		12-φ22	588	400	DZW45A	15
	250	650	405	355	320		26-3		12-φ26	725	450	DZW60A	16
	300	750	460	410	375		28-4		12-φ26	925	500	DZW90	18
	350	850	520	470	435		30-4		16-φ26	1030	600	DZW120	19
	400	950	580	525	485		32-4		16-φ30	1170	700	DZW180	21
	450	1050	640	585	545		40-4		20-φ30	1220	800	DZW180	21.5
	500	1150	715	650	608		44-4		20-φ33	1410	900	DZW250	22
	600	1350	840	770	718		54-5		20-φ36	1610	1000	DZW350	25
