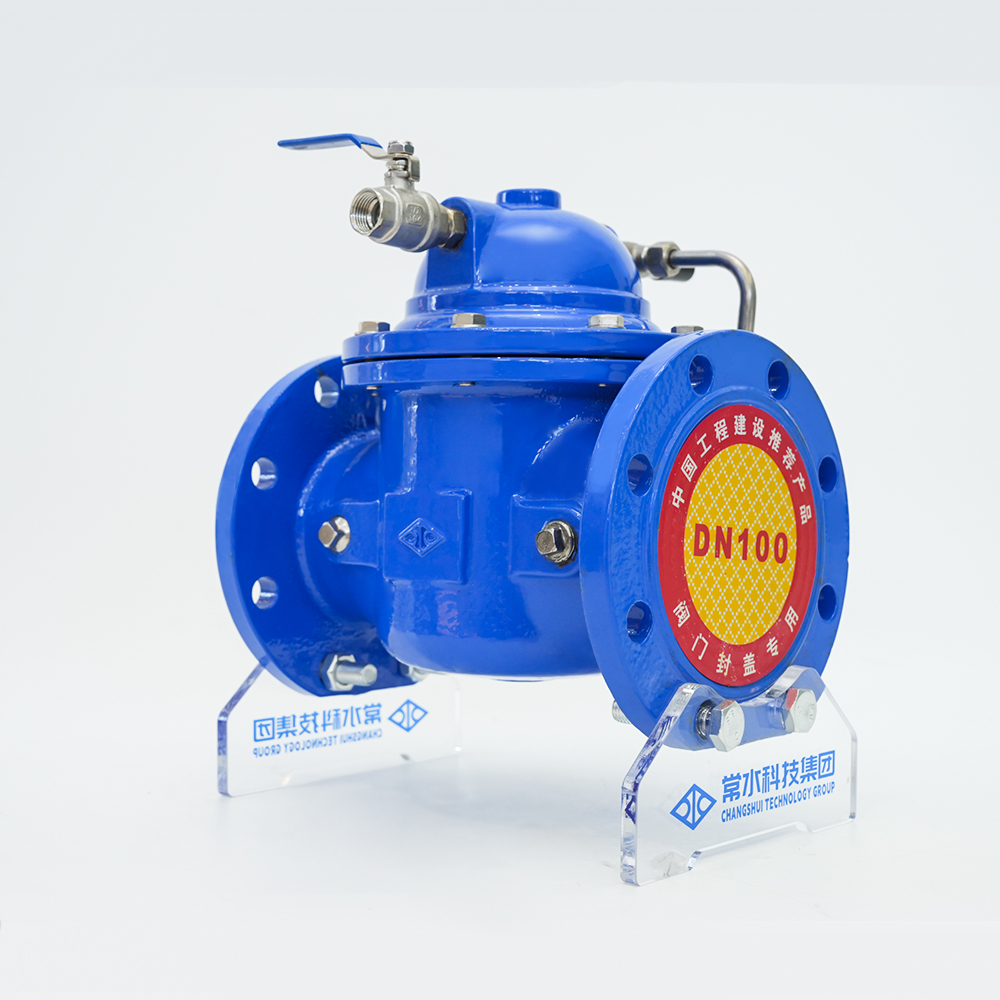

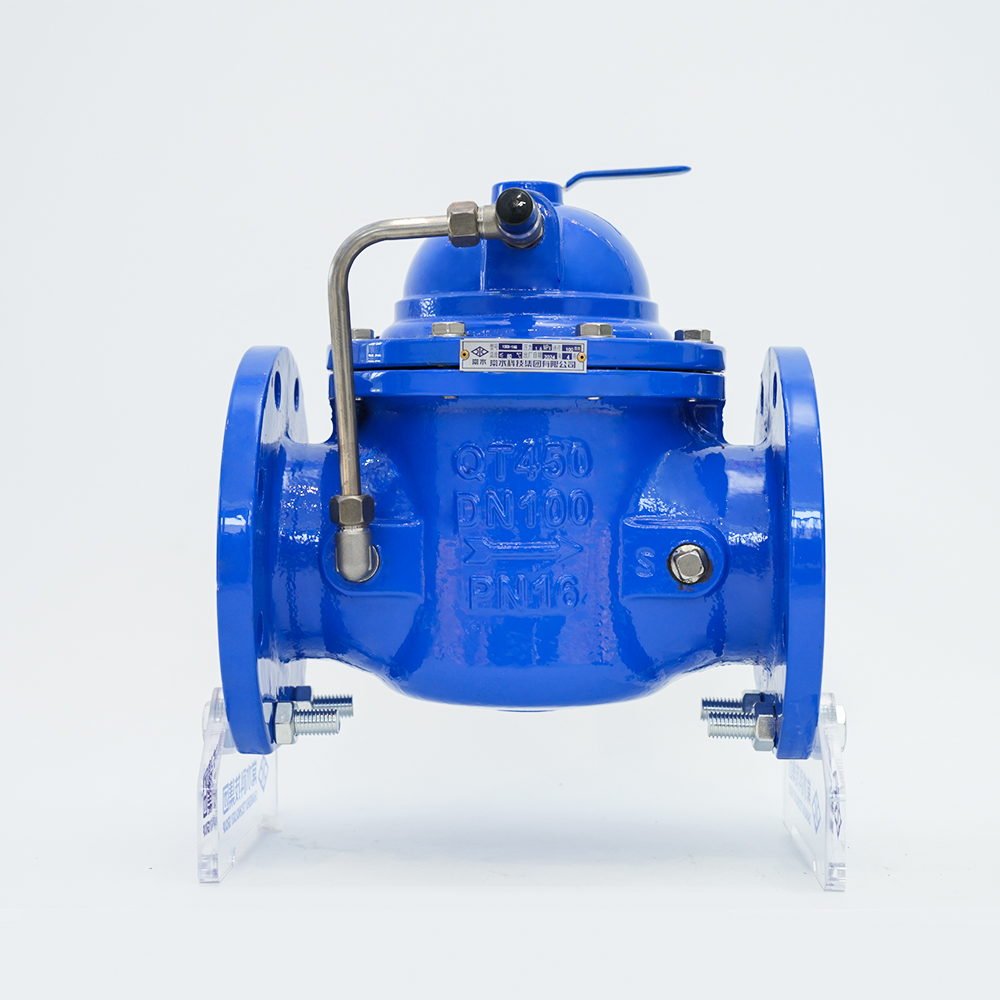

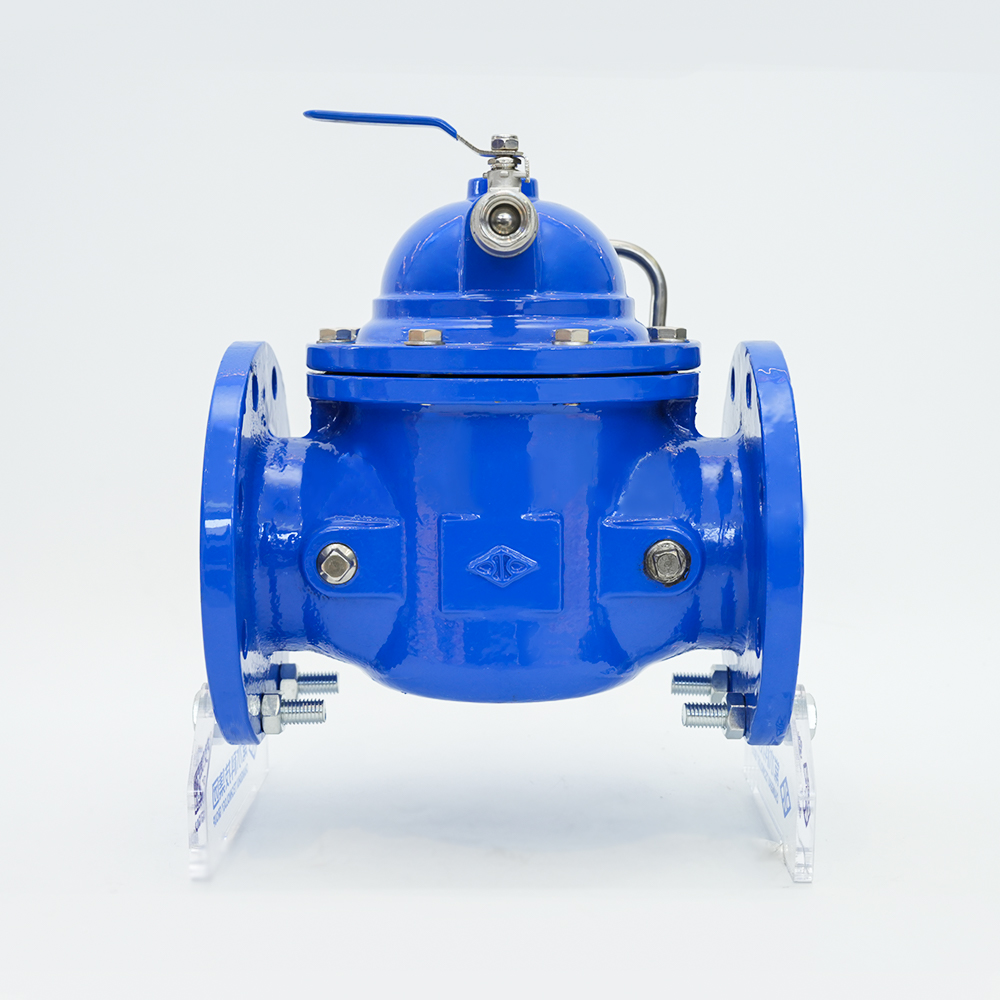

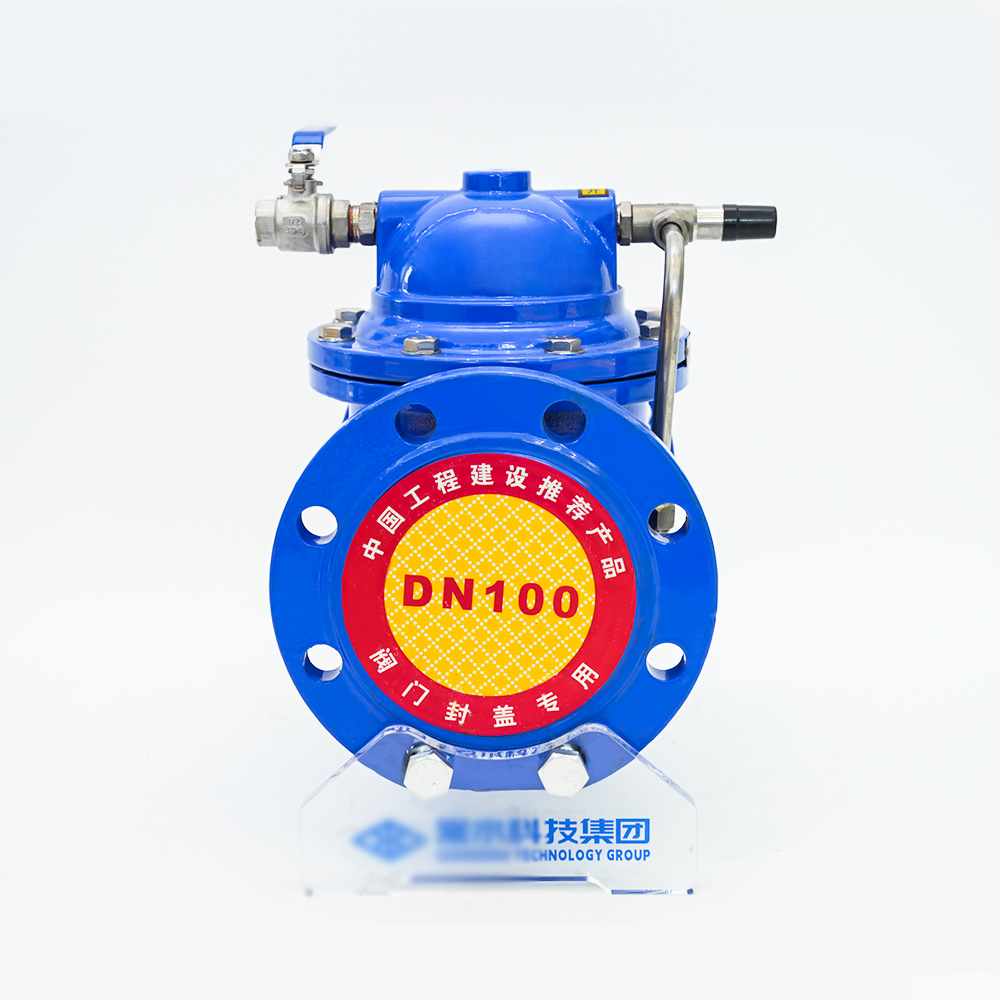

Uzaktan Kumandalı Şamandıralı Valf 100X-16Q

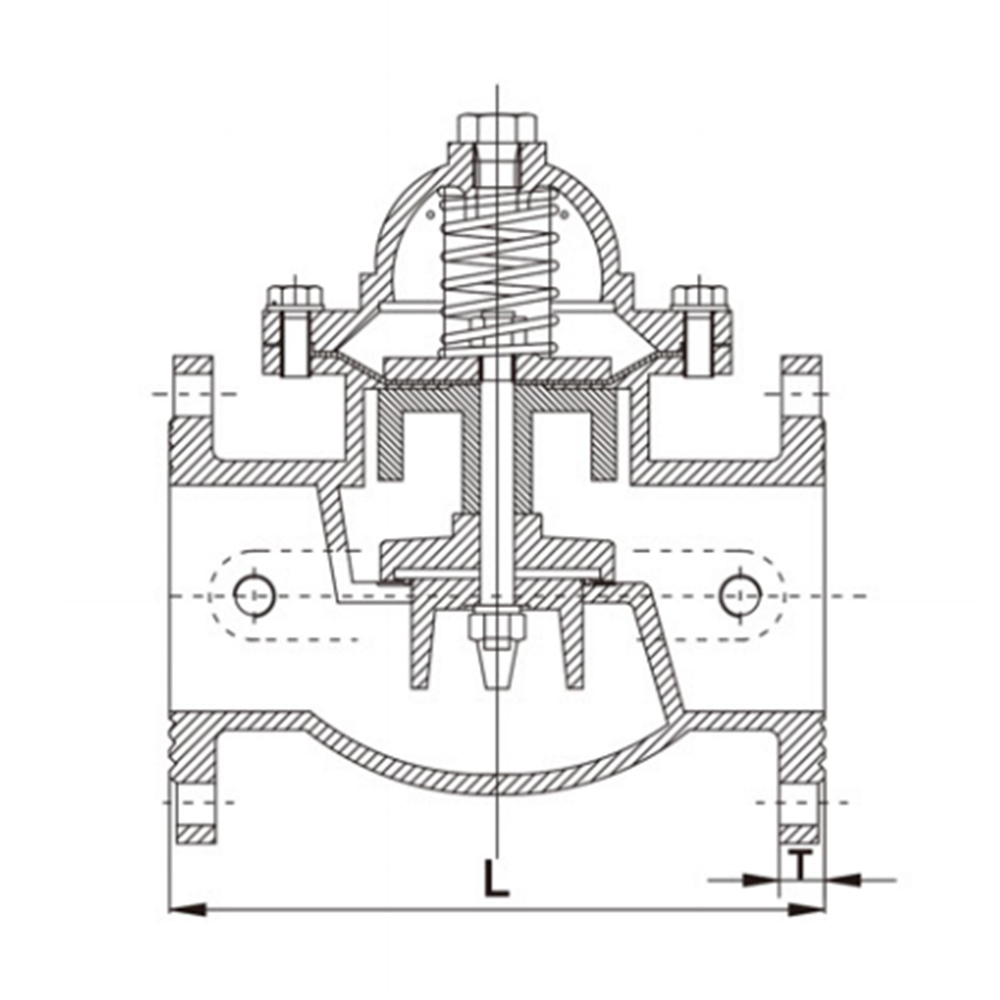

Yapısal Özellikler

Hidrolik kontrol vanası su basıncıyla kontrol edilen bir vanadır. Bir ana vana ve ona bağlı boru hattı, pilot vana, iğne vana, küresel vana ve basınç göstergesinden oluşur. Amacına, fonksiyonuna ve kullanım yerine göre uzaktan kumandalı şamandıra valfleri, basınç düşürücü valfler, yavaş kapanan çek valfler, akış kontrol valfleri, basınç tahliye valfleri, hidrolik elektrik kontrol valfleri vb. şeklinde gelişebilir. Hidrolik kontrol valfleri diyaframlı tip ve pistonlu tip olarak ikiye ayrılır. Çalışma prensipleri aynıdır. Bunlar, yukarı ve aşağı akış arasındaki SP basınç farkından güç alır ve diyaframın (piston) hidrolik olarak diferansiyel olarak çalışması ve hidrolik tarafından tamamen otomatik olarak ayarlanması için pilot valf tarafından kontrol edilir. Ana valf diski tamamen açık veya tamamen kapalı veya regüle edilmiş durumdadır. Diyaframın (pistonun) üzerinden kontrol odasına giren basınçlı su, atmosfere veya aşağı yöndeki alçak basınç alanına boşaltıldığında, valf diskinin tabanına ve diyaframın altına etki eden basınç değeri, yukarıdaki basınç değerinden daha büyük olur, böylece ana valf diski tamamen açık konuma itilir; Diyaframın (pistonun) üzerindeki kontrol odasına giren basınçlı su, atmosfere veya aşağı yöndeki alçak basınç alanına deşarj edilemediğinde, diyafram (piston) pistonuna etki eden kuvvet. Yukarıdaki basınç değeri aşağıdaki basınç değerinden büyük olduğundan ana vana diski tamamen kapalı konuma bastırılacaktır. Diyaframın (piston) üzerindeki kontrol odasındaki basınç değeri giriş basıncı ile çıkış basıncı arasında olduğunda, Ana valf diski ayar durumundadır ve ayar konumu, iğne valfinin ve kanal sistemindeki ayarlanabilir pilot valfin bağlantı kontrol etkisine bağlıdır. Ayarlanabilir pilot valf, aşağı akış çıkış basıncı aracılığıyla kendi küçük valf portunu açabilir veya kapatabilir ve bununla birlikte değişebilir, böylece diyaframın (piston) üzerinde kontrol edilen basıncı değiştirebilir ve ana valf diskinin ayar konumunu kontrol edebilir.

Ürün Kullanımı

Vana bir ana vana ve bir harici pilot vanadan oluşur. Sıvı seviyesindeki değişiklikler nedeniyle kılavuz vanayı bağlamak için su içindeki yüzen topu kullanır, böylece ana vana su sağlar ve kapanır, böylece taşmayı ve su seviyesinin düşüklüğünü önlemek için havuzun (tankın) ve su kulesinin su seviyesini belirli bir aralıkta kontrol eder. Vana, endüstriyel ve madencilik işletmelerindeki ve sivil binalardaki çeşitli havuzların (tankların) ve su kulelerinin otomatik su temini sistemleri için uygundur ve ayrıca atmosferik kazan sirkülasyonlu su temini sistemlerinde de kullanılır. Ana vana su darbesine neden olmadan hızlı açılır ve yavaş kapanır. Sıkıca kapatılmıştır ve su baskını riski yoktur.

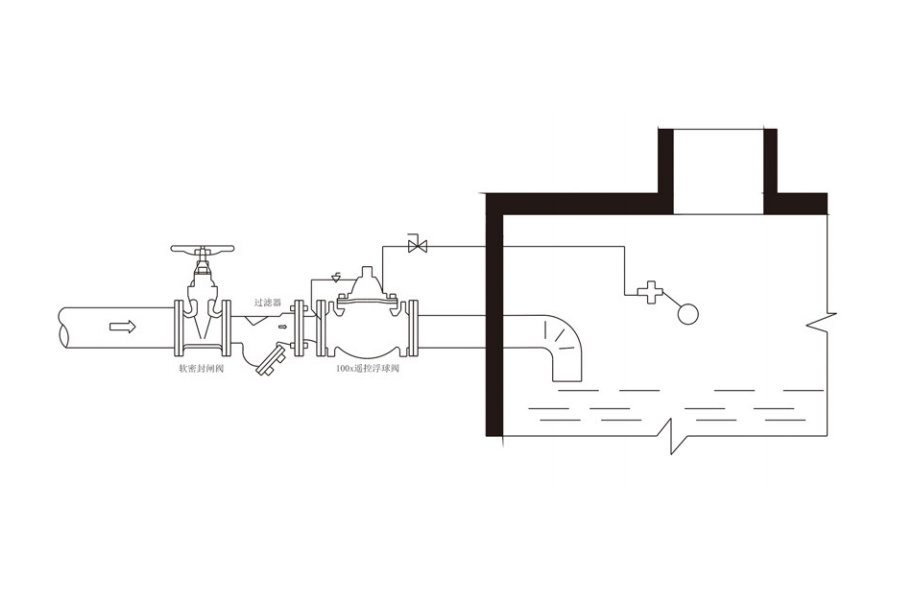

Kurulum Şeması
