| Gövde malzemesi | Sfero dökme demir |
| Modeli | H44X-16Q |
| Şartname | DN40-600 |
| Nominal basınç | 1.0/1.6/2.5Mpa |
| Çalışma sıcaklığı | 0-80°C |
| Uygulanabilir medya | su |
| Tasarım standartları | GB/24924-2010 |
Ürüne Genel Bakış
Bu vana esas olarak su temini ve drenaj sistemleri, yangından korunma, klima, elektrik, inşaat, gıda, su arıtma, belediye idaresi, gemi inşaatı ve diğer boru hatlarındaki boru hattı pompalarının çıkışında medyanın geri akışını önlemek için kullanılır. Bu ürünün sızdırmazlık halkası eğimli bir tasarıma sahip olduğundan kapanma süresi kısadır ve bu da koç darbesi basıncını azaltabilir. Valf diski nitril yağa dayanıklı kauçuktan ve yüksek sıcaklıklarda preslenen çelik bir plakadan yapılmıştır. İyi erozyon direncine ve sızdırmazlık performansına sahiptir. Ürün yapısı basit olup, bakımı, onarımı ve nakliyesi kolaydır.

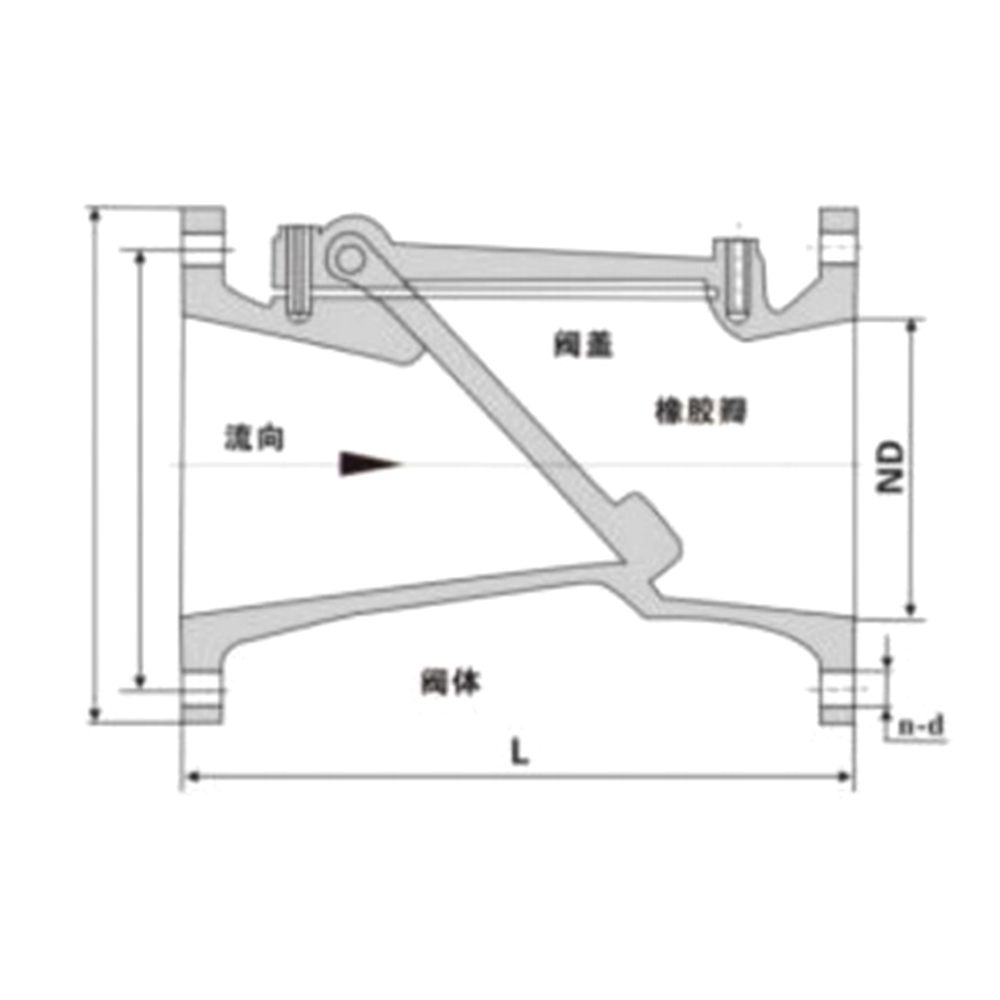

Ana Parça Malzemeleri
| Seri Numarası | Ana Bölüm | Malzeme |
| 1 | Valf gövdesi | QT450 |
| 2 | Kaput | QT450 |
| 3 | Valf mesanesi | Kauçuk aksamları |
| 4 | Contalar | nitril kauçuk |
| 5 | Bağlantı Elemanları | Standart |
Ürün Teknik Parametreleri
| Şartname (DN) | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| Valf Uzunluğu (mm) | 205 | 217 | 238 | 292 | 332 | 360 | 492 | 620 | 700 |
Test Basıncı (MPa) | Konut | 1.5-2.4 |
| Mühür | 1.1-1.76 |
| Nominal Basınç(MPa) | 1.0-1.6 |
| Uygulanabilir sıcaklık | 0-80°C |
| Uygulanabilir medya | su ve zayıf aşındırıcı sıvılar |
